886&BRZユーザーのためのパーソナル診断機能を搭載したインターフェイス。
|
| トヨタ86,TRD14R&TRD14R60,GRMN86,スバルBRZ&BRZ-STIの自己診断機能を、お手持ちのスマートフォンを介してモニタリング&チェック＆カスタマイズ出来るパーソナルな診断機です（86&BRZ後期モデル対応）。DIYでの作業中に点灯した警告灯のチェック（&診断後の消し込み）等愛車の健康状態を常に把握出来ます。本体には86＆BRZに100%マッチした日本語の診断プログラム（ソフトウエア）がインストールされておりますので、スマートフォンとの設定&接続後、すぐにお使い頂けます。8ビットモジュールを車両側のOBDポートに接続＞Bluetoothにてモニタリングとチェックがスマートに管理する事が可能です。8ビットの優れたユーザーインターフェイスで愛車の健康状態を常にチェックして安全に快適に86&BRZライフを楽しんで下さい。各種診断、チェック可能項目は下記ご参照願います。税別定価￥33,000- （税込み￥36,300-）アンドロイド最新OS-Ver13には対応しておりません。

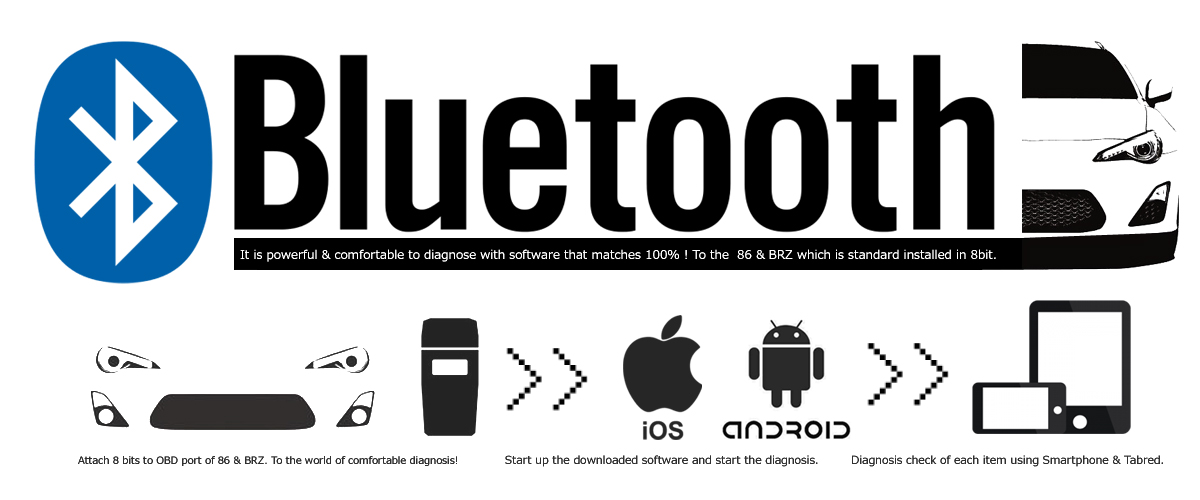

実製品と使い方の簡単説明-取り扱い説明書に沿ってソフトウエアの検索から無料ダウンロード&アプリインストール。(Operation1-3)イグニッションOFFの状態で8ビットをOBDポートの差し込みます。(Operation4-4.2)イグニッションをONにします。端末のBluetoothをONにしてアプリを起動と同時にスキャンの開始が始まり8ビットのシリアルナンバーが検出されます。ナンバーをタップして車両選択をすれば診断スタートです。(Operation5-6)
|
| 8Bit 86 / TRD14R . TRD14R60 / GRMN60 / BRZ / BRZ-STI 各種診断、項目一覧 （具体例） |
| 大分類 |
小分類 |
詳細/備考 |
| 車両診断 |
エンジン |
故障コード読取 |
故障があった場合そのデータが残り確認できます。 |
| 故障コード消去 |
故障コードが消去できます。 |
| データモニタ |
車速 |
回転数 |
エンジン負荷値 |
油温 |
水温 |
etc |
| アクセル開度 |
燃料圧力 |
空燃比 |
バッテリー電圧 |
吸気温 |
| フリーズフレーム |
故障コードが出た際にそれに付随するデータがあった場合確認出来る。 |
| ABS/VSC |
故障コード読取 |
故障があった場合そのデータが残り確認できます。 |
| 故障コード消去 |
故障コードが消去できます。 |
| データモニタ |
Gセンサー |
舵角センサー |
舵角値 |
Speedセンサー |
実出力トルク |
etc |
| マスター圧 |
|
|
|
|
| フリーズフレーム |
故障コードが出た際にそれに付随するデータがあった場合確認出来る。 |
| エアバック |
故障コード読取 |
故障があった場合そのデータが残り確認できます。 |
| 故障コード消去 |
故障コードが消去できます。 |
| データモニタ |
P席エアバック |
ダイアグコード |
|
|
|
|
| 全自己診断 |
全自己診断 |
オートでエンジン,エアバック,ABS,電装装置などを一括で診断可能 |
| カスタマイズ1 |
ワイヤレスドアロック |
ワイヤレスメインS/W |
ワイヤレスドアロックの作動機能をオンオフ |
| ブザーアンサーバック |
キーレスで施錠した際の音を発する機能のオンオフ |
| キーレスアンサーバック |
キーレスで施錠した際のハザードを発する機能のオンオフ |
| 半ドアウォーニング |
半ドアで警告音が鳴る機能のオンオフ |
| オートロック時間 |
アンロック後ドアを開けない状態で再び施錠する時間調整 30/60/120秒 |
| トランクオープナー |
スマートキーでトランクを開けるキー操作設定 ON/2回ON/長押し/長押し2 |
| 作動確認ブザー音量 |
キーレスで施錠した際の音を発する機能の音量調整 0～7レベル |
| セキュリティ |
セキュリティの設定 |
純正セキュリティ機能のオンオフ |
| イルミ |
ドームランプ(室内灯)点灯時間 |
15/7.5/30秒 |
| ドームランプ(室内灯)点灯ACC OFF |
イグニッションOFF時の点灯 機能有/無 |
| アンロック時ドームランプ(室内灯)点灯 |
点灯機能 有/無 |
| 接近時ドームランプ(室内灯)点灯 |
スマートキー接近時点灯機能 有/無 |
| 室内照明点灯 |
室内照明点灯機能 有/無 |
| ウォーニング |
キー抜き忘れウォーニングブザー周期 |
900/1200/600ｍｓ |
| テール消し忘れ(ライト)ウォーニングブザー |
ウォーニング機能 有/無 |
| 車速警報ブザー |
100キロ以上で警告音の鳴る機能のオンオフ |
| 運転席シートベルトワーニングブザー |
運転席シートベルト警告音のオンオフ |
| 助手席シートベルトワーニングブザー |
助手席シートベルト警告音のオンオフ |
| キーバッテリー残量低下警告 |
スマートキー電池切れ警告機能のオンオフ |
| キー置き忘れ警報 |
スマートキー車内置忘れ警告機能のオンオフ |
| IG OFF忘れ警報 |
イグニッションオフ忘れ警告機能のオンオフ |
| カスタマイズ2 |
コンライト(オートライト) |
コンライト遅延時間 |
暗さ検知後の点灯までの時間 標準/長め |
| コンライト感度調整 |
オートライトの感度調整 -40％/-20％/0/+20％/+40％ |
| エアコン |
Rデフォッガー作動モード |
通常/連続 |
| 外気温度表示設定 |
温度差調整 -3°～ +3° |
| イニシャル内気設定 |
吸込口の自動切換機能の停止 オート/マニュアル |
| コンプDEF連動 |
フロントデフォッガーをONにした時A/Cをオンにして外気を切り替える機能 有/無 |
| 吸込口（PSW/ロック)連動設定 |
プレッシャーS/W ONまたはコンプレッサーロック発生時自動的に
外気に切り替える機能 有/無 |
| デフォッガー作動時の風量アップ |
吹き出し口がデフォッガーに選択した時風量を自動でアップする機能 有/無 |
| FOOT/デフォッガー連動 |
AUTOまたはFOOTの時吹き出し口を自動切り替え機能 オート/マニュアル |
| 設定温度シフト値 |
オートエアコン設定温度表示に対しての増減調整機能 -3°～+3° |
スマートエントリー
＆スタート |
スマートイグニッション |
スマートキーのある場所のキー検出エリア 前席/全席 |
| 駐車状態での待機時間 |
ドアロック時タッチセンサーにてアンロックしない時間設定 0.5秒～5秒 |
| スマートトランク |
スマートキーでトランクを開ける際の機能のオンオフ |
| 5日節電の待機日数 |
スマートキーの監視機能 無～5日間 |
| エンジン始動可能表示 |
エンジン始動可能表示のオンオフ 表示/非表示 |
| スマートキャンセル |
スマート機能のオンオフ 通常/キャンセル |
| 連続スマートロック禁止 |
機能あり/無し |
| 作業サポート
(車両整備作業
時作業モードに
設定しないと
できない作業時
作業モードに
変更できる) |
エンジン |
モード移行 |
|
| ABS/VSC |
エア抜き |
|
| バックアップメモリ消去 |
ECUバックアップメモリ消去(初期化) |
| 整備モード |
|
| モード移行 |
|
| エアバック |
モード移行 |
|
| A/C |
ACサーボモーター初期化 |
|
| 電動パワステ |
モード移行 |
|
| 回転角センサ出力補正 |
ステアリングアクチュエーター交換時やECU交換時に実施 |
| メインボディ |
ECU接続情報初期化 |
オプション装備の装着取り外しなどで実施 |
| アクティブテスト
(端末側から
遠隔操作で
作動チャック
する項目) |
エンジン |
各種 |
パワーバランス/電動ファン/前期等噴射停止 etc |
| ABS-VSC-TRC |
各種 |
ABSランプ/VSCランプ/ABSモーターリレー etc |
| A/C |
各種 |
風量/外気センサ/内外気切り替え etc |
| メインボディ |
各種 |
ホーン/ドアロック/ハザード etc |
| パワーウィンドS/W |
各種 |
パワーウィンドウ作動 |
| メータ |
各種 |
スピードメーター/タコメーター/インジケーター各種 etc |
| 照合 |
各種 |
座席センサー電源 etc |
| 電源 |
各種 |
ステアリングロック電源供給状態 |
| ＊車両年式、装備、仕様等で出来る内容及び確認できる項目が異なる場合がございます。 |
|
